AS510上鍍制的納米復合涂層在齒輪刀具上的應用測試
發布時間：2016-06-28

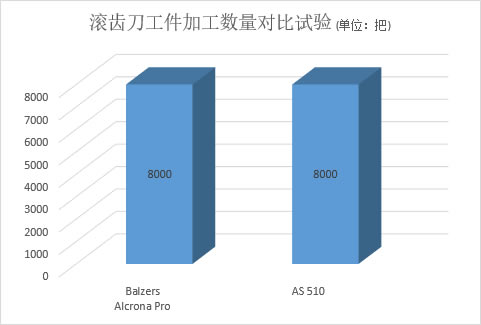

在北京丹普表面技術有限公司最新研發的AS510系列真空離子鍍膜機上（圖3和4），丹普在高速鋼齒輪工具的鍍制工藝上又有了大步的跨越--鍍制出多元納米復合涂層。該膜層具有優異的高溫抗氧化分解性、抗磨損和抗擴散性能。在技術合作伙伴的實際切削應用中，與Balzers、PVT等世界著名公司的齒輪刀具涂層產品進行了直接的對比測試。1）工件加工數量對比（圖1）
|
測試地點 |
上海大眾汽車齒輪制造有限公司 |
|
測試機床 |
某品牌高速滾齒機 |
|
零件材料 |
齒輪鋼 |
|
零件毛坯類型 |
Φ33.9×14 |
|
涂層工藝 |
納米復合涂層 |
|
刀具 |
刀具名稱：滾齒刀 |
|
切削條件 |
加工類型：滾齒加工 |
|
切削參數 |
Vc=170m/min，fz=1.8mm/齒，ap=3.213mm |
|
磨損值 |
0.05-0.1mm |
|
數據對比結果 |
共實驗了丹普鍍制的5把滾齒刀。測試結果表明， 在Balzers的Alcrona Pro鍍制高速鋼滾齒刀的實際生產工藝條件下，丹普鍍制的同規格滾齒刀達到了相同的產量（節拍）要求和加工精度要求 |
1）工件加工數量對比（圖2）
2）實際切削測試
|
測試地點 |
重慶市巴南區某機械配件廠 |
|
測試機床 |
Y5132A |
|
零件材料 |
20CrMnTi |
|
零件毛坯類型 |
鍛打鋼件 |
|
涂層工藝 |
納米復合涂層 |
|
刀具 |
刀具名稱：插齒刀 |
|
切削條件 |
加工類型：插齒加工 |
|
切削參數 |
Vc=180m/min，圓周進給量=0.2mm/str |
|
數據對比結果 |
共實驗丹普鍍制的10把插齒刀。測試結果表明： 丹普鍍制的插齒刀和PTV鍍制的同規格刀具在相同實際生產條件下的加工數量均值相同，上下波動更小。 |

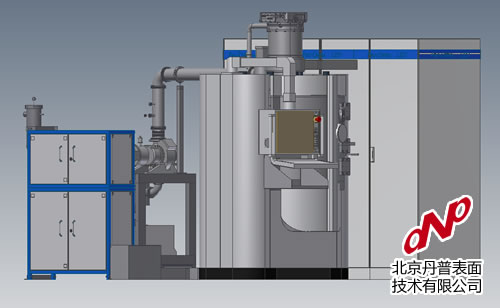

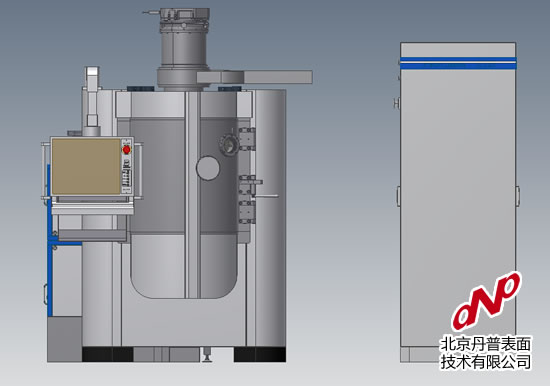

AS510離子鍍膜機，真空室（內）尺寸為Ф820x700mm2，均勻可鍍區為Ф500x300mm2。硬件系統占據空間為4x3x3.5m3。PLC+IPC全自動控制方式。適合于各種高附加值刀具的大批量涂覆生產；以及科研院所和大學實驗室的各種硬質涂層的研發工作。
